精密、智能、先進、可靠

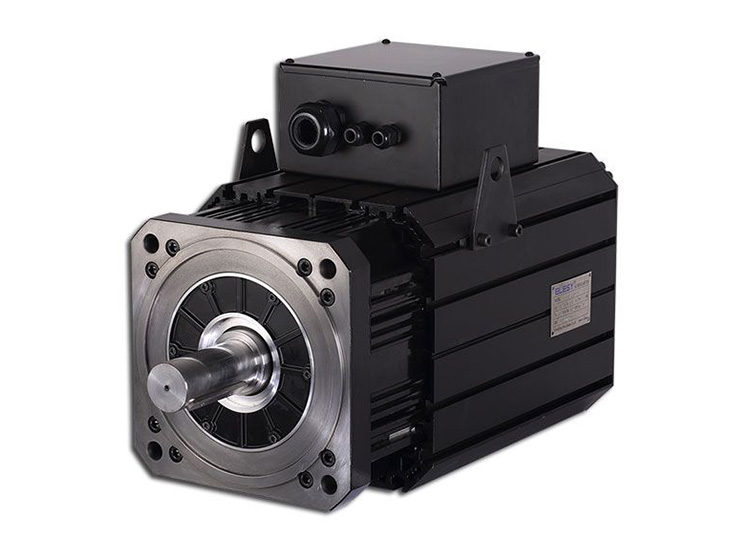

260EMD系列伺服電機

伺服電機
服務熱線：

0757-28392263、0757-23276623

詳細描述

  • 技術參數
    伺服電機號 260EMD-
    14KD 16KD 31KD 14KF 16KF 20KF 23EF 28KF
    額定電壓 V 380
    額定輸出功率 kW 22.0 25.1 48.7 24.9 28.5 35.6 41.8 49.8
    額定轉矩 N.m 140 160 310 140 160 200 235 280
    最大轉矩 N.m 280 320 620 280 320 400 470 560
    額定電流 Arms 43.5 51.9 100.0 48.9 59.3 70.3 78.0 98.5
    最大電流 Arms 87.0 103.8 200.0 97.8 118.6 140.6 156.0 197.0
    轉矩常數 N.m/A 3.22 3.08 3.10 2.86 2.70 2.84 3.01 2.84
    額定轉速 r/min 1500 1700
    最高轉速 r/min 2000 2200
    轉動慣量 ×10-3kg.㎡ 28.5 30.2 36.0 42.8 50.3 54.3 61.2 65.2
    重量 kg 105 109 120 133 148 155 169 176
    軸向最大荷量 N 1454
    徑向最大荷量 N 4700
    編碼器 選項 5120000增量型編碼器
    省線式編碼器
    絕對值編碼器
    旋轉變壓器
    絕緣等級   F
    環境溫度   0～+40℃(不結冰)
    環境濕度   20~80%RH（不結露)
    防護等級   IP54(除輸出軸伸）

    伺服電機號 260EMD-
    35KF 38KF 51KF 14KC 16KC 20KC 23EC 31KC
    額定電壓 V 380
    額定輸出功率 kW 62.3 67.6 90.8 29.3 33.5 41.9 49.2 64.9
    額定轉矩 N.m 350 380 510 140 160 200 235 310
    最大轉矩 N.m 700 760 1020 280 320 400 470 620
    額定電流 Arms 130.7 132.4 193.2 56.0 69.2 84.4 98.3 133.4
    最大電流 Arms 216.4 264.8 386.4 112.0 138.4 168.8 196.6 266.8
    轉矩常數 N.m/A 2.68 2.87 2.64 2.50 2.31 2.37 2.39 2.32
    額定轉速 r/min 1700 2000
    最高轉速 r/min 2200 2500
    轉動慣量 ×10-3kg.㎡ 61.2 65.2 86.9 28.5 30.2 36.0 42.8 54.3
    重量 kg 169 176 218 105 109 120 133 155
    軸向最大荷量 N 1454
    徑向最大荷量 N 4700
    編碼器 選項 5120000增量型編碼器
    省線式編碼器
    絕對值編碼器
    旋轉變壓器
    絕緣等級   F
    環境溫度   0～+40℃(不結冰)
    環境濕度   20~80%RH（不結露)
    防護等級   IP54(除輸出軸伸）
    注：括號內的數值表示帶制動器電機的值

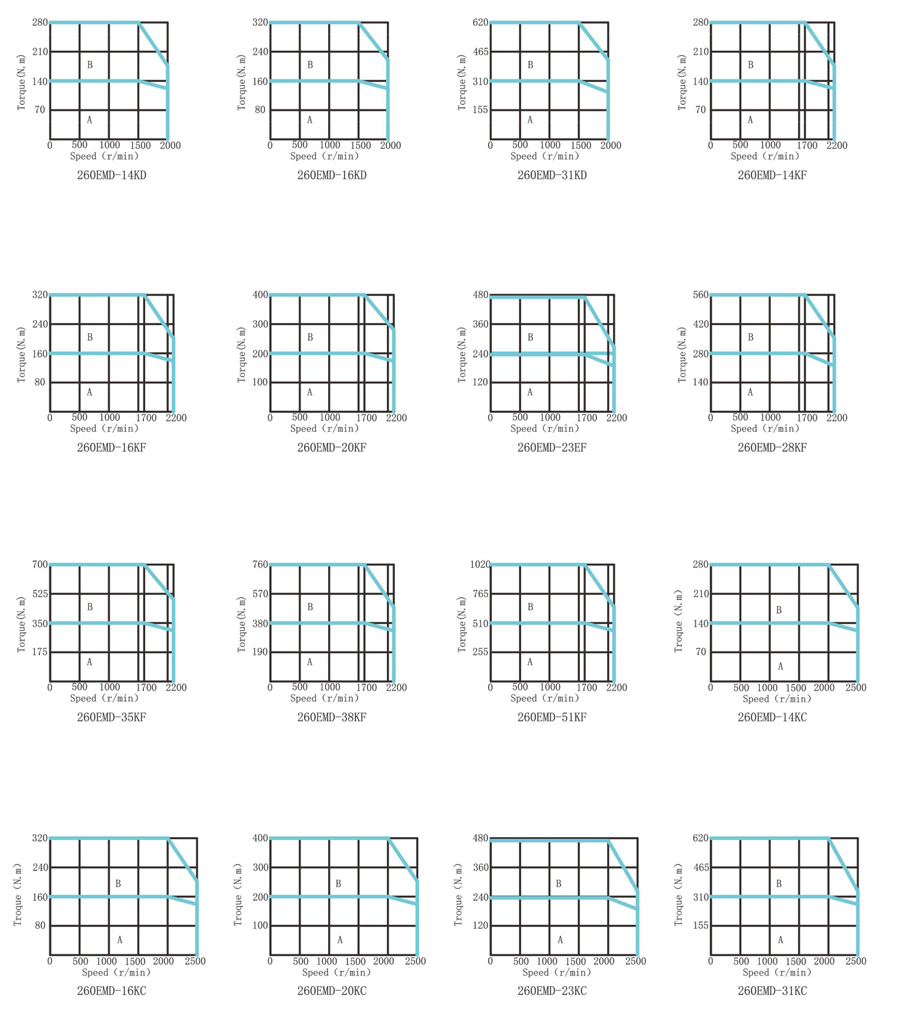

    ● 轉矩特性

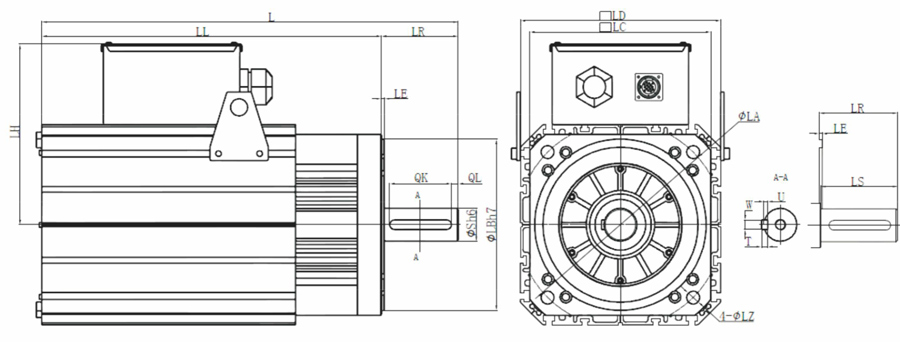

    尺寸外形圖
    伺服電機型號 L LL LH LD 法蘭 S LS 螺紋孔X深度 鍵
    LR LE LC LA LB LZ QL QK W T U
    260EMD-14KD/F/C 590 478 264 292 112 4 264 300 250 19 48 110 M16×25 10 90 14 9 5.5
    260EMD-16KD/F/C 600 488 264 292 112 4 264 300 250 19 48 110 M16×25 10 90 14 9 5.5
    260EMD-20KF/C 631 519 264 292 112 4 264 300 250 19 48 110 M16×25 10 90 14 9 5.5
    260EMD-23EF/C 671 559 264 292 112 4 264 300 250 19 48 110 M16×25 10 90 14 9 5.5
    260EMD-28KF 712 600 264 292 112 4 264 300 250 19 48 110 M16×25 10 90 14 9 5.5
    260EMD-31KD/C 733 621 264 292 112 4 264 300 250 19 48 110 M16×25 10 90 14 9 5.5
    260EMD-35KF 773 661 264 292 112 4 264 300 250 19 48 110 M16×25 10 90 14 9 5.5
    260EMD-38KF 794 682 264 292 112 4 264 300 250 19 48 110 M16×25 10 90 14 9 5.5
    260EMD-51KF 916 804 264 292 112 4 264 300 250 19 48 110 M16×25 10 90 14 9 5.5

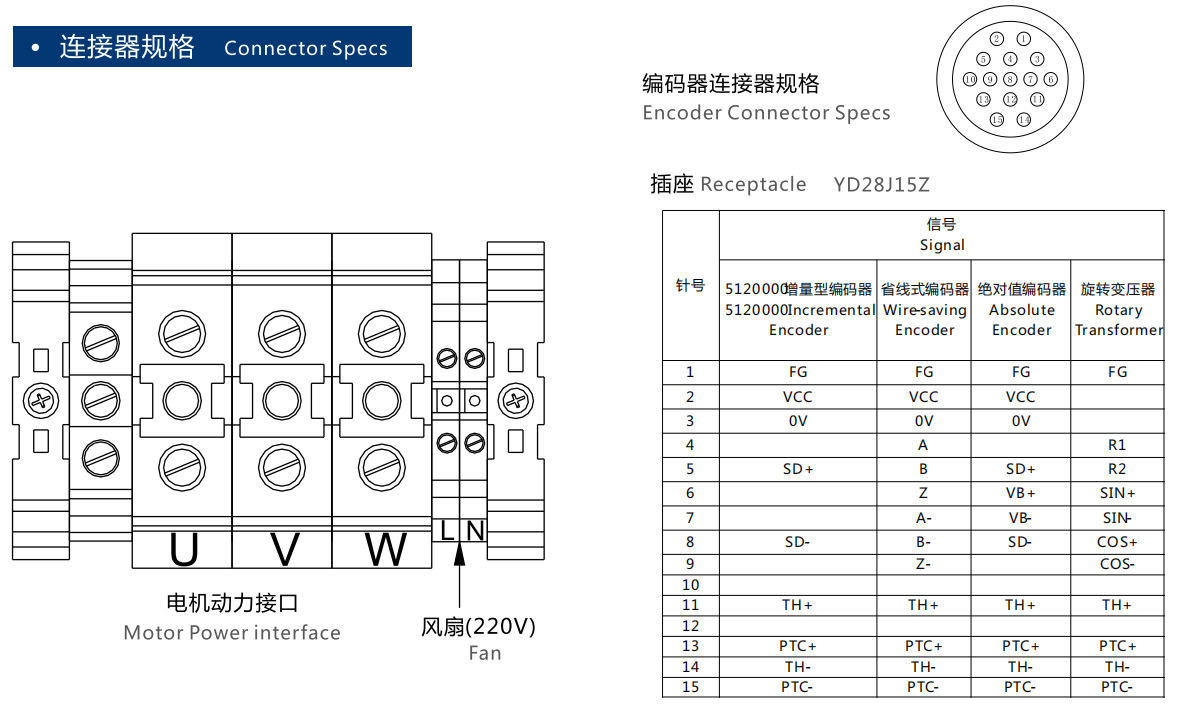

    連接規格
